卷积神经网络（基础篇）

朴素的全连接神经网络在处理图像时会丢失图像的位置信息（因为每个像素都被视为无差别的输入）。卷积神经网络（CNN）可以解决这个问题。

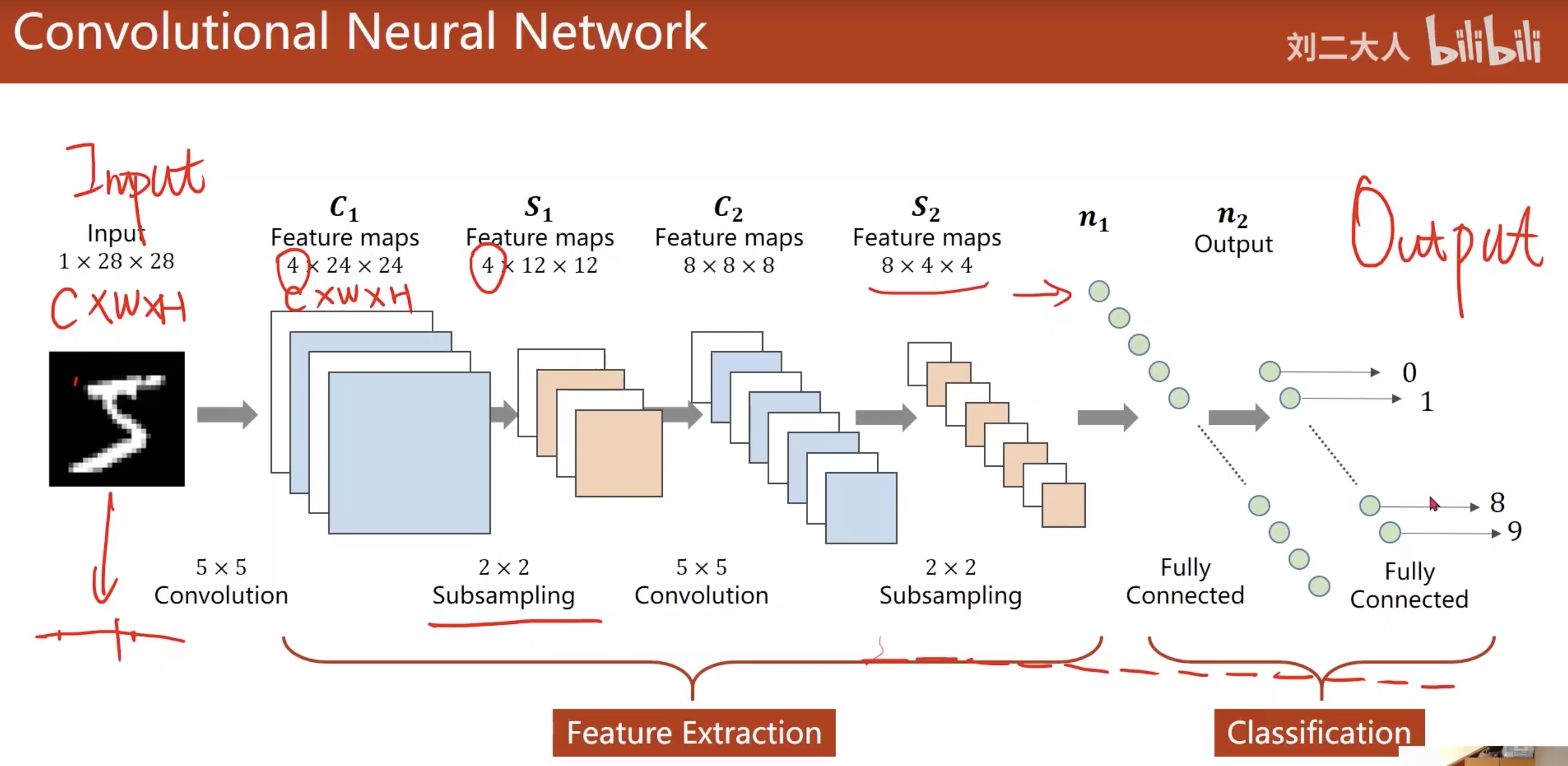

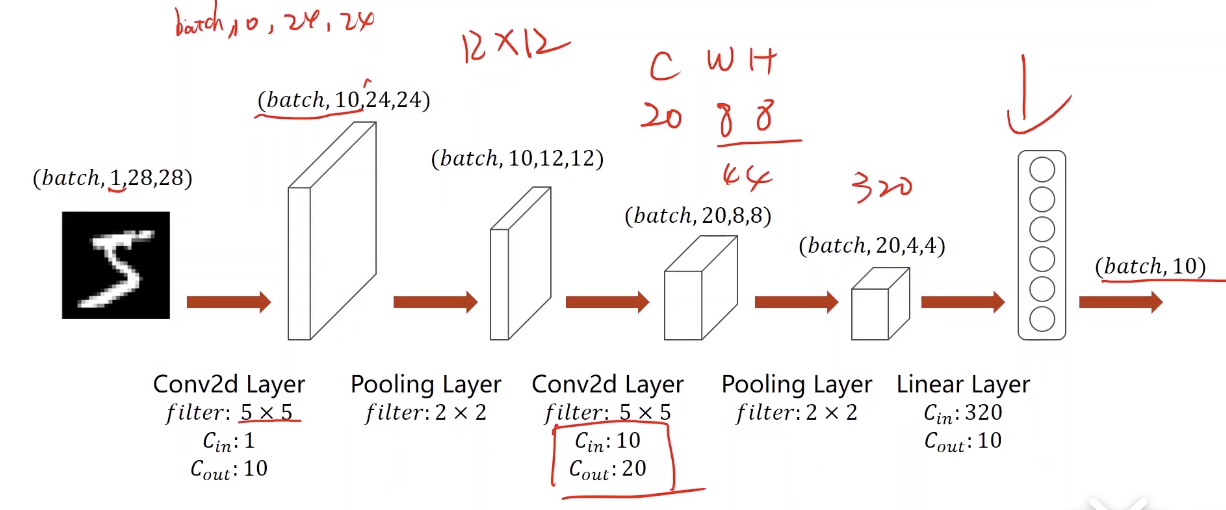

CNN基本结构

基本结构分两部分，第一部分是特征提取器，主要是卷积层和池化层；第二部分是分类器，主要是全连接层，后面跟一个softmax层用来分类。

补充：栅格图像：最常见的图像形式，用像素表示图（如RGB，或灰度）。与之相对的是矢量图像。

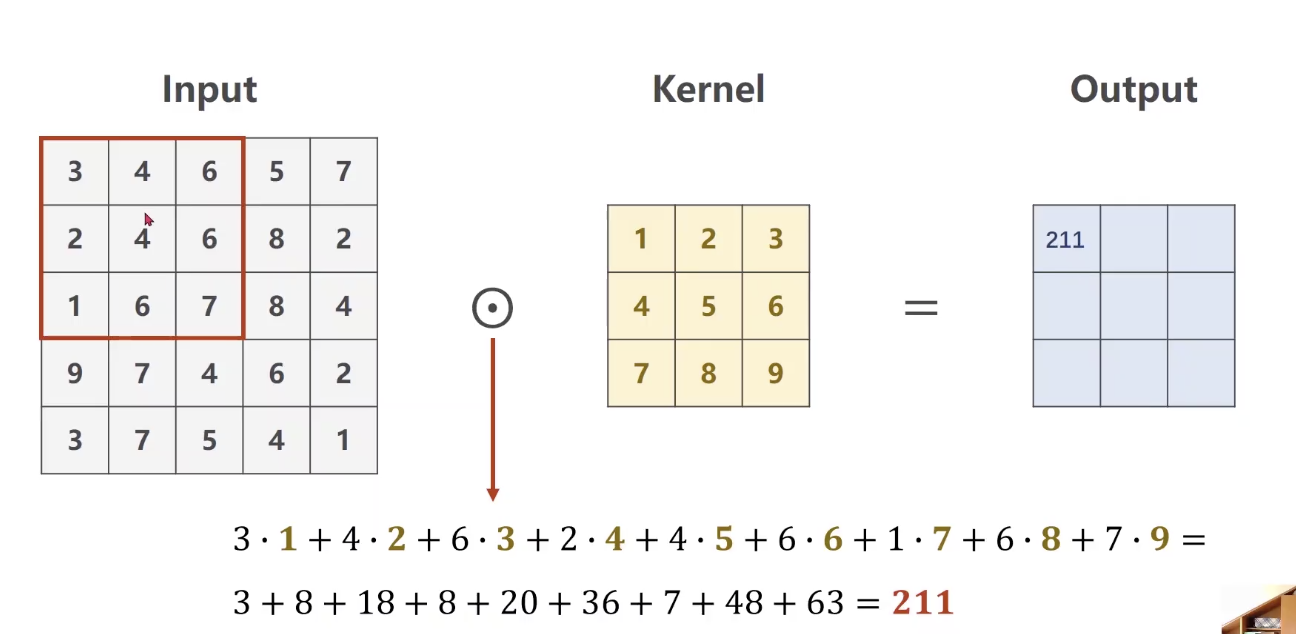

单输入通道下的卷积计算：

注意：输入与卷积核相乘的时候是数乘而非矩阵乘，即对应位置的元素相乘。

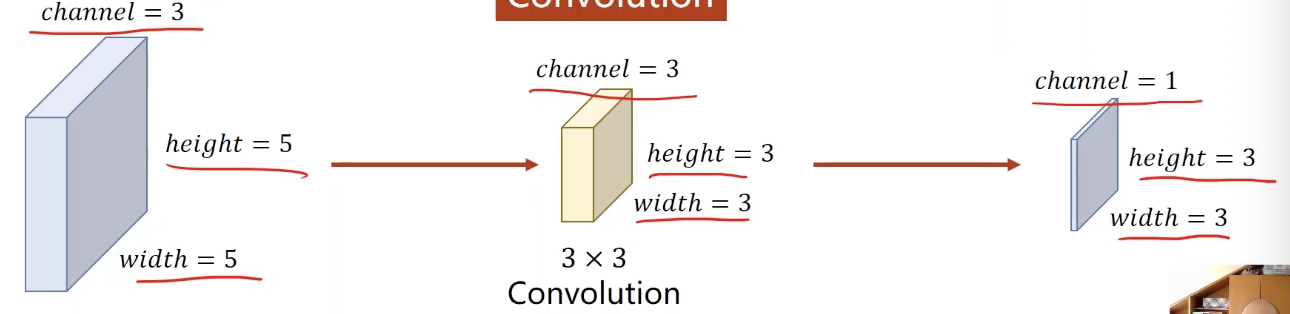

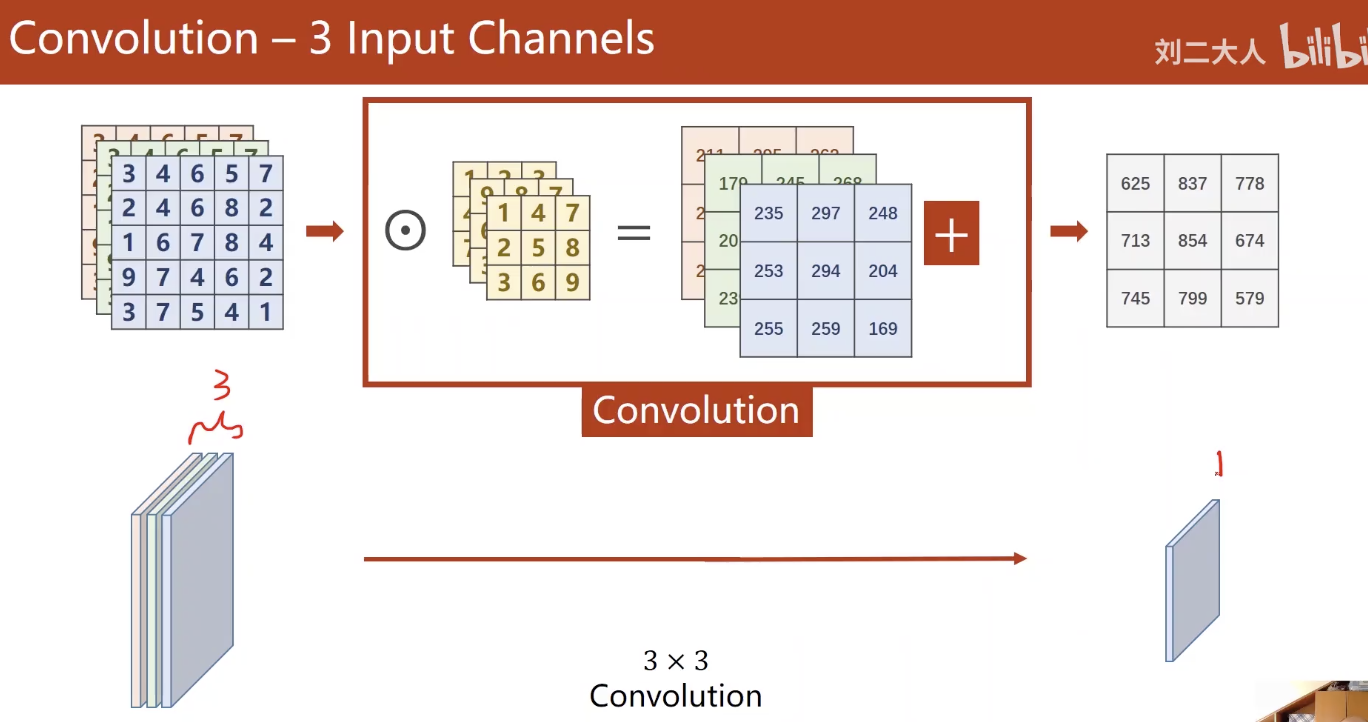

输入三通道输出一通道下的卷积运算：

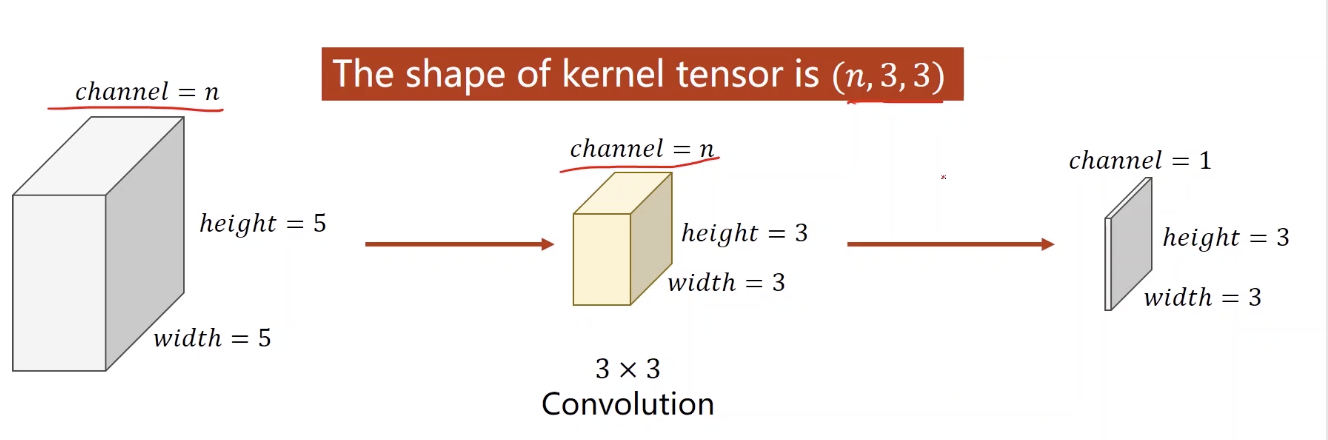

注意卷积核的channel数与输入的channel数保持一致

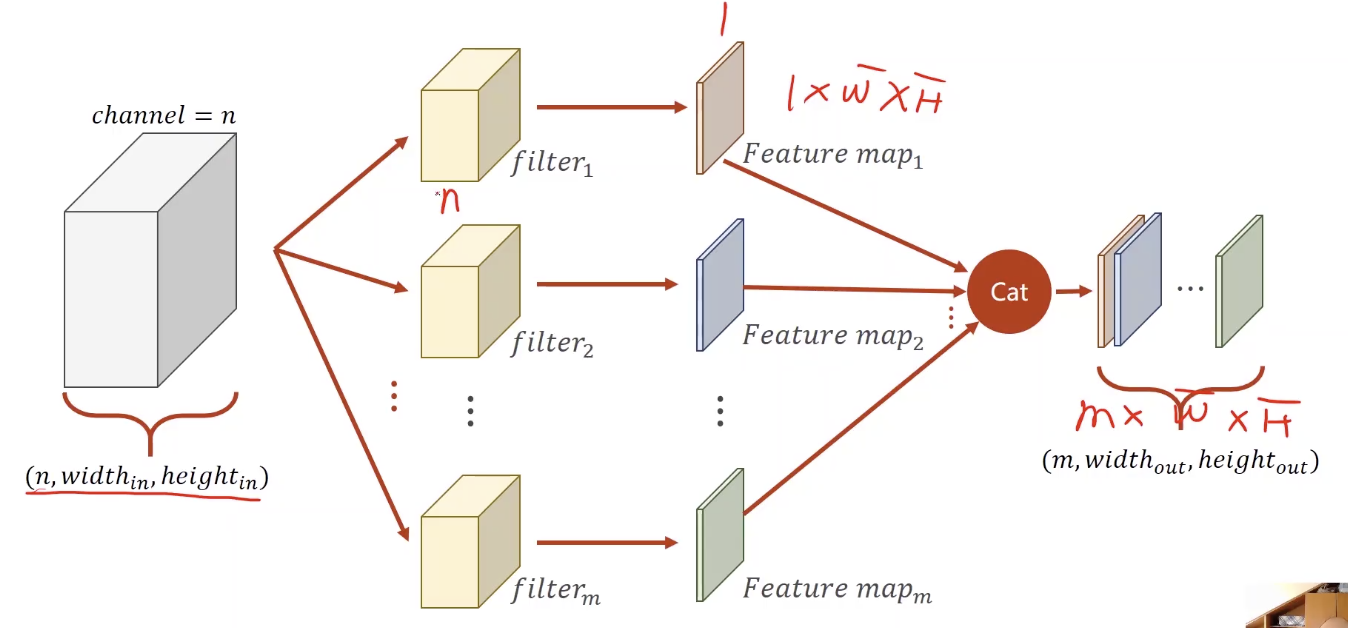

多通道输入多通道输出的情况，采用了多个卷积核，卷积核的数目与输出通道数一致：

多通道输入多通道输出的一个例子：

import torch
in_channels, out_channels = 5, 10
width, height = 100, 100
kernel_size = 3
batch_size = 1

input = torch.randn(batch_size,
                    in_channels,
                    width,
                    height)

conv_layer = torch.nn.Conv2d(in_channels,
                             out_channels,
                             kernel_size=kernel_size)

output = conv_layer(input)

print(input.shape)	# torch.Size([1, 5, 100, 100])
print(output.shape) # torch.Size([1, 10, 98, 98])
print(conv_layer.weight.shape)	# torch.Size([10, 5, 3, 3])

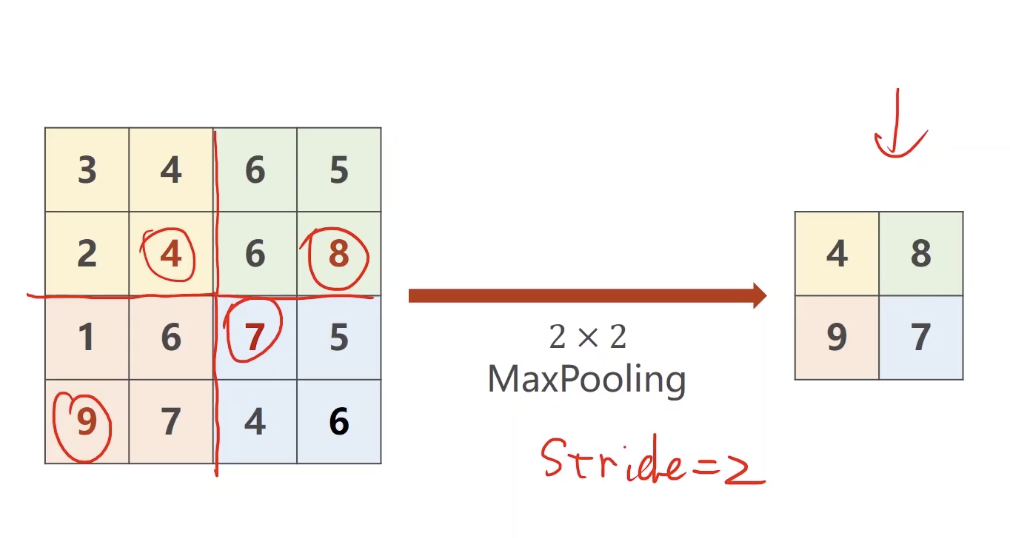

padding, stride, pooling

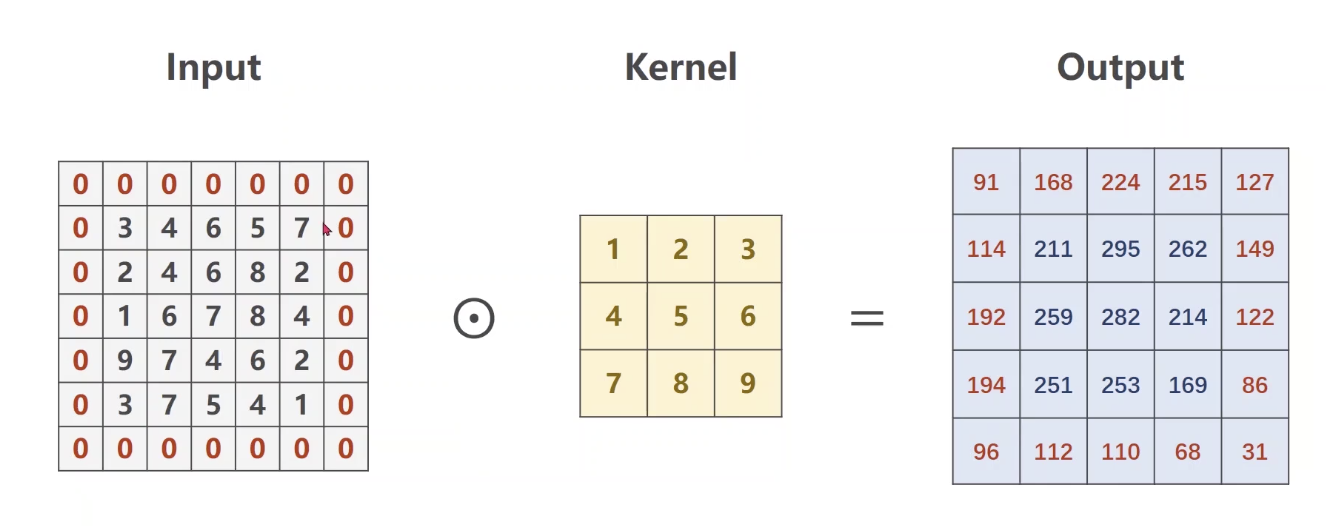

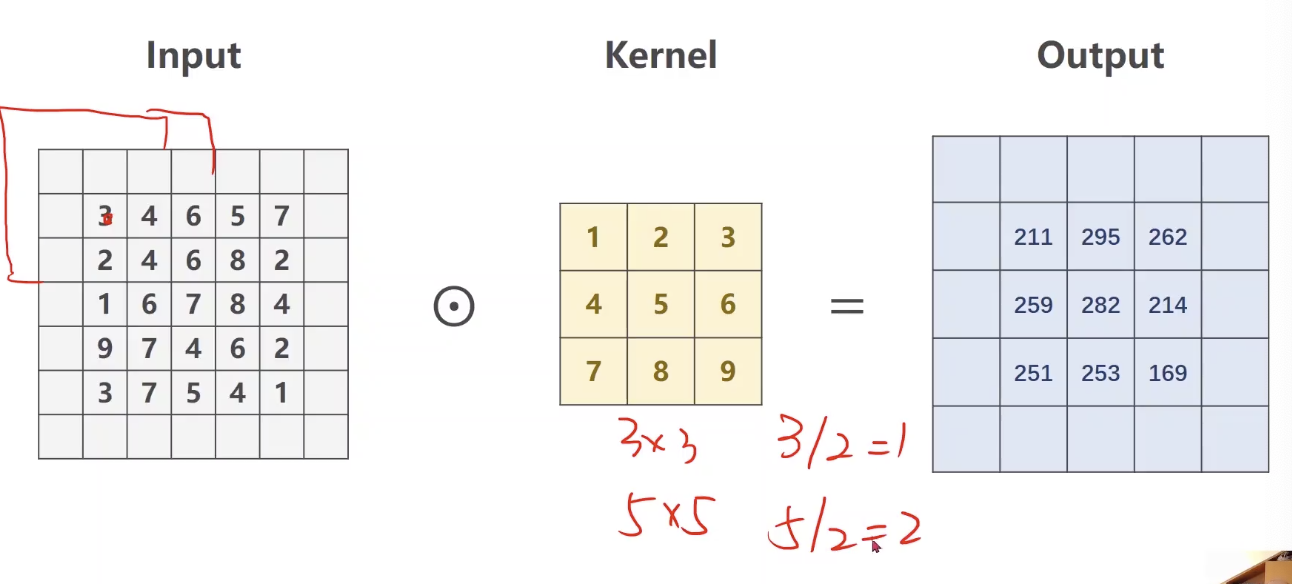

根据某些对输出大小的需求，如希望输出的宽度与输入的不便，可以给输入加上padding

上图的代码实现：

input = [3, 4, 6, 5, 7,
         2, 4, 6, 8, 2,
         1, 6, 7, 8, 4,
         9, 7, 4, 6, 2,
         3, 7, 5, 4, 1]
input = torch.Tensor(input).view(1, 1, 5, 5)

conv_layer = torch.nn.Conv2d(1, 1, kernel_size=3, padding=1, bias=False)

kernel = torch.Tensor([1, 2, 3, 4, 5, 6, 7, 8, 9]).view(1, 1, 3, 3)
conv_layer.weight.data = kernel.data

output = conv_layer(input)
print(output)

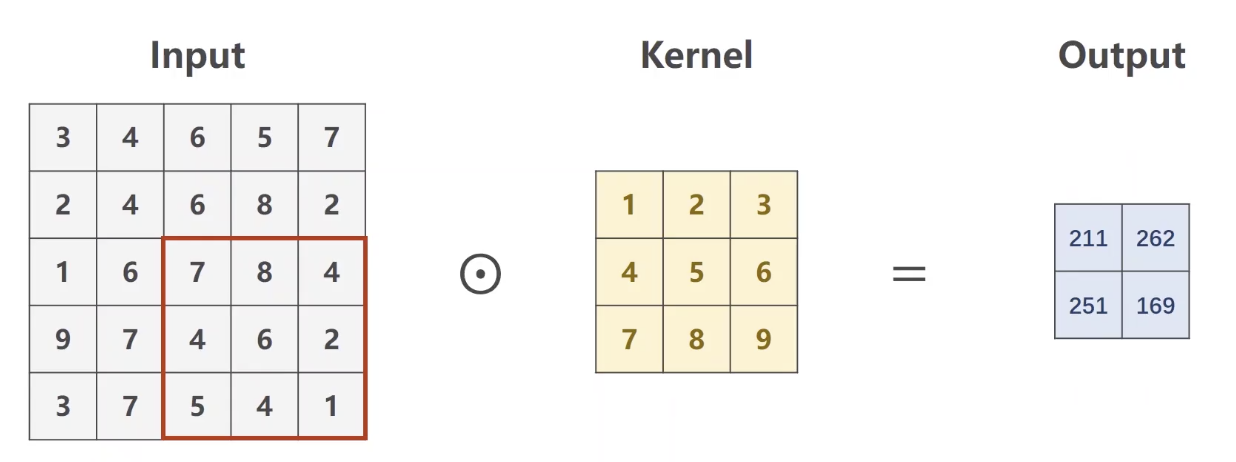

除了padding，还有一个参数stride，即步长，是用来减小feature的宽度和高度的。

import torch
input = [3, 4, 6, 5, 7,
         2, 4, 6, 8, 2,
         1, 6, 7, 8, 4,
         9, 7, 4, 6, 2,
         3, 7, 5, 4, 1]
input = torch.Tensor(input).view(1, 1, 5, 5)

conv_layer = torch.nn.Conv2d(1, 1, kernel_size=3, stride=2, bias=False)

kernel = torch.Tensor([1, 2, 3, 4, 5, 6, 7, 8, 9]).view(1, 1, 3, 3)
conv_layer.weight.data = kernel.data

output = conv_layer(input)
print(output)
